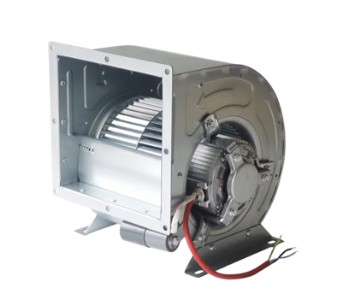

An industriell AC centrifugalfläkt är en ventilationsanordning som drivs av växelström (AC). Dess kärnarbetsprincip utnyttjar centrifugalkraften som genereras av pumphjulets rotation för att dra in luft axiellt, vrida den 90 grader och släppa ut den radiellt. Jämfört med axialfläktar kan centrifugalfläktar producera högre statiskt tryck (når vanligtvis 500–3 000 Pa), vilket gör dem särskilt lämpade för industriella scenarier som kräver övervinnande av kanalmotstånd, filtermotstånd eller långväga lufttillförsel.
Baserat på impellerstrukturen klassificeras industriella AC-centrifugalfläktar huvudsakligen i tre typer: framåtböjda blad , bakåtböjda blad , och radiella blad . Bakåtböjda bladfläktar erbjuder högsta effektivitet (upp till 85 % eller mer) med lägre ljud, vilket gör dem idealiska för långvarig kontinuerlig drift. Framåtböjda bladfläktar kan generera högre tryck vid samma pumphjulsdiameter men med något lägre verkningsgrad. Radiellbladsfläktar utmärker sig vid hantering av dammbelastade gaser och används i stillr utsträckning i materialtransport och panndragsystem.
Kärnfördelar för industriella tillämpningar
Högtryckslufttillförselkapacitet
I industriella ventilationssystem ökar faktillrer som kanallängd, antal böjar och filtermotstånd avsevärt systemets motstånd. Vanliga axialfläktar erbjuder vanligtvis statiskt tryck i intervallet 50–200 Pa, vilket är otillräckligt för komplexa kanalkrav. Industriella AC centrifugalfläktar ger dock statiskt tryck som sträcker sig från 500–3 000 Pa , med vissa högtrycksmodeller som till och med överskrider 5 000 Pa , som enkelt övervinner flersektionskanaler, högeffektiva filter och värmeväxlarmotstånd för att säkerställa tillräckligt luftflöde vid terminaländen.
Stabil och pålitlig drift
Industriella AC-centrifugalfläktar drivs av AC-induktionsmotorer, som inte kräver några komplexa elektroniska kommuteringskretsar. Deras enkla struktur resulterar i låga felfrekvenser. Under standarddriftsförhållanden kan högkvalitativa industriella centrifugalfläktar uppnå en medeltid mellan fel (MTBF) på över 30 000 timmar , med vissa modeller med helkopparlindningar och kullager som når upp till 50 000 timmar. Denna höga tillförlitlighet är avgörande för oavbrutna viktiga applikationer som datacenterkylning och ventilation av kemiska anläggningar.
Omfattande effekt- och specifikationstäckning
Industriella AC centrifugalfläktar täcker ett extremt brett effektområde, från 50 W kylfläktar för liten utrustning to stora industriella ventilationsaggregat över 55 kW . Luftflödet täcker från 100 m³/h till över 100 000 m³/h, med impellerdiametrar från 100 mm till 2 000 mm, som kan tillgodose praktiskt taget alla industriella behov från precisionskylning av elektronisk utrustning till storskalig fabriksventilation.
Urvalskriterier och bästa praxis
Nyckelvalsparametrar
När du väljer en industriell AC-centrifugalfläkt måste följande kärnparametrar övervägas helt:
- Luftflöde (Q) : Enhet m³/h eller m³/s, beräknad baserat på ventilationsutrymmesvolym och luftväxlingshastighet
- Totalt tryck eller statiskt tryck (P) : Enhet Pa, som kräver beräkning av kanalmotstånd, filtermotstånd och dynamiskt tryckförlust i utloppet
- Effekt (N) : Enhet kW, uppskattad med formeln N = (Q × P) / (3600 × η × 1000), där η är fläktens effektivitet
- Rotationshastighet (n) : Enhetsrpm, vanligtvis 1 450 rpm (4-polig motor) eller 2 900 rpm (2-polig motor)
- Ljudnivå : Enhet dB(A), bakåtböjda bladfläktar är vanligtvis 3–8 dB(A) tystare än framåtböjda bladfläktar
- Skyddsklass (IP) : IP54 eller högre rekommenderas för fuktiga eller dammiga miljöer
Applikationsscenarier och urvalsreferens
| Applikationsscenario | Rekommenderat luftflödesområde | Rekommenderat statiskt tryckområde | Rekommenderat effektområde | Bladtypsrekommendation |
|---|---|---|---|---|
| Datacenterkylning | 2 000–8 000 m³/h | 800–1 500 Pa | 0,75–3 kW | Bakåtböjd |
| Industripanna Drag/Tilluft | 5 000–50 000 m³/h | 1 500–4 000 Pa | 5,5–37 kW | Bakåtböjd / Radial |
| Renrums HVAC-system | 1 000–15 000 m³/h | 1 200–2 500 Pa | 1,5–11 kW | Bakåtböjd |
| Spraybox avgassystem | 3 000–20 000 m³/h | 600–1 200 Pa | 1,1–7,5 kW | Framåtböjd |
| Materialtransport (pulver/granulat) | 2 000–15 000 m³/h | 2 000–5 000 Pa | 3–22 kW | Radial |
| Elskåp / Utrustning Kylning | 100–800 m³/h | 100–400 Pa | 0,05–0,37 kW | Framåtböjd / Backward-curved |
Riktlinjer för installation och drift
För att säkerställa effektiv och stabil drift av industriella AC-centrifugalfläktar, måste följande punkter observeras vid installation och rutinunderhåll:
- Foundation Vibrationsisolering : Fläktar med en effekt som överstiger 3 kW bör utrustas med vibrationsisolatorer eller dynor, vilket minskar vibrationsöverföringen med över 80 % för att förhindra störningar av byggnadskonstruktioner och intilliggande precisionsutrustning
- Inloppsskydd : Installera ett skyddsnät vid luftintaget med en maskstorlek som inte är större än 20 mm för att förhindra att främmande föremål kommer i sig och att pumphjulet skadas; lägg till ett primäreffektivt filter i dammiga miljöer
- Flexibel anslutning : Använd flexibla anslutningar av canvas eller silikon (150–300 mm i längd) mellan fläktinlopp/utlopp och kanalsystem för att undvika direkt överföring av kanalspänning till fläkthuset
- Schemalagt underhåll : Inspektera lagertemperatur och smörjtillstånd varje gång 2 000 drifttimmar ; byt ut fett varje 8 000 drifttimmar ; rengör impellerdammansamling årligen – dammuppbyggnad som överstiger 1 mm i tjocklek kan minska effektiviteten med 5 %–10 %
- Motorskydd : Motorer som överstiger 2,2 kW bör vara utrustade med termiska överbelastningsreläer eller motorskydd för att förhindra utbränning från låst rotor eller fasförlustdrift
Kritiska faktorer som påverkar prestanda och livslängd
Driftmiljöförhållanden
För varje 10°C ökning av omgivningstemperaturen fördubblas åldringshastigheten för motorlindningens isolering ungefär. När omgivningstemperaturen överstiger 40°C , motorns märkeffekt måste reduceras: 95 % vid 45°C, 90 % vid 50°C och 85 % vid 55°C. I miljöer med hög luftfuktighet (relativ fuktighet >85%) bör helt slutna motorer med anti-kondensvärmare väljas för att förhindra isoleringsförsämring från fuktupptagning under avstängning.
För miljöer som innehåller frätande gaser (som kemiska verkstäder eller galvaniseringsanläggningar), bör fläkthjul och hus tillverkas av 304 eller 316 rostfritt stål , eller behandlad med epoxiharts rostskyddsbeläggning. Vanliga galvaniserade stålplåtar i sura miljöer kan få sin livslängd förkortad till 30–50 % av normala driftsförhållanden.
Systemmatchning och driftspunktsoptimering
Faktisk fläktdriftseffektivitet beror på hur väl arbetspunkten matchar prestandakurvan. När systemmotståndet är överdesignat skiftar den faktiska driftpunkten mot områden med högre flöde och lägre tryck, vilket resulterar i minskad effektivitet och ökat buller. Genom att justera fläkthastigheten (variabel frekvensstyrning) eller inloppsledskovlarnas vinklar kan driftpunkten återföras till högeffektiv zon. Med variabel frekvens varvtalsreglering kan fläktar bibehålla effektiviteten över 80 % inom 70–100 % av det nominella luftflödet , med betydande energibesparingar – när luftflödet sjunker till 80 %, sjunker axeleffekten till 51,2 % av märkeffekten (beräknat av affinitetslagar), vilket ger 30 %–40 % elbesparingar jämfört med strypkontroll.
Impellerbalans och vibrationskontroll
Impellerobalans är den primära orsaken till överdriven vibration i centrifugalfläktar. Enligt ISO 1940-standarder bör industriella fläkthjul uppnå balansgrad G6.3 eller G2.5 . För impellerdiametrar som överstiger 400 mm är dynamisk fältbalansering särskilt viktig – varje 10 g·mm/kg ökning av kvarvarande obalans kan förkorta lagrets livslängd med cirka 15 %–20 %. Under normal drift bör den effektiva vibrationshastigheten vid fläktlagerhus kontrolleras nedan 4,5 mm/s (den "bra" betyget enligt ISO 10816-standarder); omedelbar avstängning för inspektion krävs om den överstiger 7,1 mm/s.
Strategier för förbättring av energieffektivitet
Implementering av variabel frekvensomriktare
I system med fluktuerande luftflödeskrav (som VAV-luftkonditioneringssystem eller processavgassystem) är det att utrusta industriella AC-centrifugalfläktar med frekvensomriktare (VFD) den mest effektiva energibesparande åtgärden. Att ta en 15 kW fläkt i drift 6 000 timmar per år som ett exempel: om den faktiska genomsnittliga driftsbelastningen är 70 % av märklasten, är den årliga strömförbrukningen med VFD-hastighetskontroll ungefär 63 000 kWh , jämfört med 90 000 kWh med fast frekvensdrift och spjällreglering, besparing 27 000 kWh årligen med en energibesparing på cirka 30 %. Återbetalningstiden för investeringar är vanligtvis mellan 1,5 och 2,5 år.
Högeffektiv motoruppgradering
Uppgradering av äldre IE1- eller IE2-effektivitetsmotorer till IE3 (Premium Efficiency) eller IE4 (Super Premium Efficiency) motorer kan ytterligare minska energiförbrukningen. För en 11 kW, 4-polig motor som ett exempel: IE2 verkningsgrad är cirka 91 %, IE3 cirka 93 % och IE4 cirka 94 %. Att uppgradera från IE2 till IE3 sparar ungefär 1 320 kWh årligen vid 6 000 drifttimmar; uppgradering från IE3 till IE4 sparar ytterligare 660 kWh . Även om högeffektiva motorer ökar anskaffningskostnaderna med 15 %–30 %, reduceras den totala livscykelkostnaden avsevärt.
Optimering av systemmotstånd
För varje 100 Pa ökning av kanalsystemets motstånd ökar fläktens axeleffekt med cirka 5 %–8 %. Följande åtgärder kan effektivt minska systemets motstånd:
- Minimera onödiga böjar och reducerare; varje 90°-böj ökar ungefär 50–150 Pa av motstånd
- Välj lågresistansfilter och byt ut igensatta filtermedia regelbundet; igensatt filtermotstånd kan öka från början 100–200 Pa to 500–800 Pa
- Utforma kanalens tvärsnitt på rätt sätt, kontrollera lufthastigheten inom 8–12 m/s intervall; alltför hög lufthastighet ökar avsevärt det dynamiska tryckförlusten
- Rengör dammansamlingar i kanalerna regelbundet; för varje 1 mm ökning av dammuppbyggnaden ökar kanalmotståndet med ungefär 3%–5%
Framtida utvecklingstrender
Med utvecklingen av Industry 4.0 och smart tillverkning, industriell AC centrifugalfläkts utvecklas mot intelligens, hög effektivitet och modularitet. Smarta fläktar integrerade med IoT-sensorer kan övervaka vibrationer, temperatur, ström och andra parametrar i realtid, med hjälp av kantberäkning för att förutsäga lagerlivslängd och impellerslitageförhållanden. Detta möjliggör en övergång från "schemalagt underhåll" till "förutsägande underhåll", vilket förväntas minska oplanerad driftstopp med 40 %–60 % .
När det gäller energieffektivitet, nya generationens industriella centrifugalfläktar antagande permanentmagnetassisterade synkrona reluktansmotorer (PMaSynRM) kan uppnå effektivitet utöver IE5-graden och förbättra 3 %–5 % jämfört med traditionella induktionsmotorer. Samtidigt kan biomimetiska pumphjul och voluter optimerade genom CFD-design (Computational Fluid Dynamics) öka luftflödet med 8 %–12 % utan att öka energiförbrukningen, samtidigt som bullret minskar med 3–5 dB(A) .
Modulär design gör fläktinstallation, underhåll och uppgradering bekvämare. Standardiserade motormoduler, pumphjulsmoduler och styrenhetsmoduler kan snabbt kombineras, vilket minskar tiden för utbyte av pumphjul eller motor på plats från den traditionella 4–6 timmar till under 1 timme , vilket avsevärt minimerar underhållsinverkan på produktionen.
