Hur man beräknar CFM och statiskt tryck för skåpfläktar?

Varför CFM och statiskt tryck måste beräknas tillsammans

En centrifugalfläkt i skåpet, även kallad en fläkt av lådtyp, rymmer pumphjulet, motorn och voluten inuti ett förseglat hölje som sänker buller och skyddar inre delar från damm. Att välja fel enhet kommer nästan aldrig från att välja en "svag" fläkt - det kommer från att beräkna CFM och statiskt tryck separat istället för tillsammans. En fläkt klassad för 3000 CFM levererar bara det siffran vid noll motstånd. När den väl är ansluten till kanalsystem, filter och galler sjunker det verkliga luftflödet när motståndet ökar. Det är därför som varje skåpfläktdatablad visar en prestandakurva snarare än ett enda nummer, och varför båda värdena måste räknas ut innan en modell väljs.

Steg 1: Beräkna CFM som krävs

Det finns två vanliga sätt att komma fram till erforderligt luftflöde för en skåpcentrifugalfläkt, och den korrekta metoden beror på om målet är allmän ventilation eller borttagning av utrustningens värme.

Metod A - Luftförändringar per timme (ACH): Detta är standard för rum, verkstäder, kök och kapslingar.

CFM = (Längd x Bredd x Höjd i fot x Required ACH) / 60

Metod B - Avlägsnande av värmebelastning: Detta gäller när fläkten kyler elskåp, serverkapslingar eller processutrustning.

CFM = Värmebelastning (BTU/h) / (1,08 x Tillåten temperaturökning i grader F)

Tabellen nedan listar typiska luftväxlingshastigheter som används för vanliga applikationer. Dessa är startreferensvärden - lokala koder och utrustningstillverkares data bör alltid ha prioritet när de är tillgängliga.

Steg 2: Beräkna det erforderliga statiska trycket i Pa

Statiskt tryck är summan av varje motståndspunkt luften möter mellan fläktinloppet och utloppspunkten. Varje komponent lägger till en mätbar förlust, och dessa förluster läggs ihop snarare än ett medelvärde. Att hoppa över ens en komponent - ett enda filter eller en enda 90 graders vinkel - är en av de vanligaste anledningarna till att en skåpsfläkt inte fungerar efter installationen.

När varje komponent längs banan har lagts ihop, tillämpa en säkerhetsmarginal på 10 till 15 procent för att täcka dammuppbyggnad på filter över tiden och mindre fältvariationer från den ursprungliga layouten. Denna justerade totala summa är det statiska trycket som centrifugalfläkten i skåpet måste klassas för att övervinna.

Bearbetat exempel: Dimensionering av en skåpsfläkt för ett 500 kubikmetersrum

Exemplet nedan visar båda beräkningarna som genomförts från rå inmatning till ett slutgiltigt fläktval, med användning av ett verkstadsutrymme som behöver 6 luftbyten per timme och har ett filter, två vinkelbågar och 15 meter kanalsystem installerade.

Urvalsmålet för detta projekt blir en skåpcentrifugalfläkt som kan leverera ungefär 3000 m3/h vid 150 Pa statiskt tryck, inte bara en siffra i sig.

Läser fläktkurvan för att bekräfta driftpunkten

Varje skåp centrifugalfläkt datablad inkluderar en prestandakurva som plottar luftflödet på den horisontella axeln mot statiskt tryck på den vertikala axeln. Kurvan sluttar nedåt eftersom luftflöde och tryck växlar mot varandra inuti samma fläkt. För att bekräfta att en modell passar ett projekt, hitta det beräknade CFM-värdet på den horisontella axeln och det beräknade Pa-värdet på den vertikala axeln - punkten där dessa två värden möts ska sitta på eller något under kurvan, aldrig ovanför den. En beräknad driftspunkt som faller över kurvan betyder att fläkten är underdimensionerad för systemet och luftflödet kommer att bli kort när det väl installerats. En punkt som sitter långt under kurvan signalerar vanligtvis en överdimensionerad fläkt, som slösar energi och höjer driftljudet utöver vad utrymmet behöver.

Utforska Jiale Cabinet Centrifugal Fan Series

Följande modeller illustrerar utbudet av centrifugalfläktplattformar som används för att bygga luftflöde och tryck till målen som beräknats ovan, från slutna skåpenheter till kompakta AC-drivna fläktar lämpade för kanalsystem.

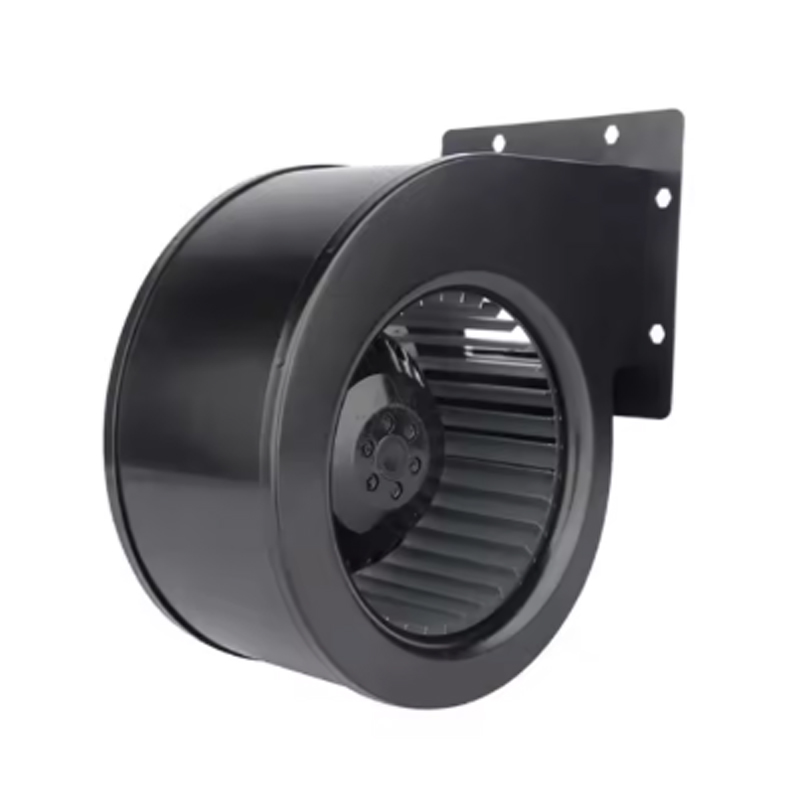

BMF Series Box Typ Motorfläktar Skåpsfläkt DDM 160-250 Extern rotorfläkt AC Centrifugal LKZ 7-7-250W AC Centrifugalfläkt AC Centrifugal LKZ 8-8-300W Framåtriktad turbinfläkt AC Centrifugal LKZ 9-9-550W Snigelavgasfläkt AC Centrifugal

Vanliga misstag som leder till en underdimensionerad fläkt

De flesta klagomål om svagt luftflöde efter att en skåpsfläkt har installerats går tillbaka till ett av felen nedan snarare än en defekt enhet.

• Använder fläktens frilufts CFM-klassificering som designluftflöde, bortse från att detta nummer endast gäller vid noll statiskt tryck.
• Att glömma att inkludera filtermotstånd, särskilt efter att ett filter har samlat damm och dess förlust har klättrat över den rena klassificeringen.
• Lägger till kanallängder men hoppar över beslag, övergångar och galler som tillsammans ofta står för mer motstånd än själva kanalloppet.
• Att välja en fläktmodell baserat på motoreffekten snarare än luftflödet och trycksiffrorna på prestandakurvan.
• Utelämnar säkerhetsmarginalen, som sedan förbrukas i det ögonblick ett filter behöver rengöras eller ett spjäll justeras efter idrifttagning.

Snabbreferens: CFM och statiskt tryck enligt vanlig applikation

Vanliga frågor

Vad är en säker marginal att lägga utöver det beräknade statiska trycket?
En marginal på 10 till 15 procent över den beräknade summan är standardpraxis, som täcker filterbelastning över tid och små avvikelser mellan designad layout och färdig installation.

Kan en centrifugalfläkt i skåpet klassad för högre CFM än vad som behövs fortfarande fungera?
Den kan fungera, men att köra långt över den önskade punkten slösar energi och höjer buller. Att matcha den beräknade CFM och Pa nära fläktkurvan ger den bästa balansen mellan effektivitet och ljudnivå.

Hur konverterar jag mellan CFM och m3/h?
Multiplicera CFM med 1,699 för att få m3/h, eller dividera m3/h med 1,699 för att få CFM. För statiskt tryck, multiplicera tum vattenmätare med 249 för att få Pascals.
