En AC-centrifugalfläkt flyttar luft genom att snurra ett pumphjul inuti ett spiralformat hölje, med en enfas, direktkopplad AC-motor istället för en remdrift. Luftflödet stiger i direkt proportion till rotationshastigheten, medan bullret klättrar mycket snabbare - ungefär med hastighetens 4,8:e styrka - så det snabbaste sättet att dimensionera en enhet korrekt är att först matcha önskad luftvolym och sedan använda frekvenskontroll för att hålla ljudet inom målområdet snarare än att bara välja en större motor.
Hur en AC-centrifugalfläkt faktiskt flyttar luft
Till skillnad från axialfläktar som trycker luft rakt genom ett rör, drar en centrifugalfläkt in luft längs pumphjulets axel och kastar den utåt i 90 grader in i ett voluthölje. Denna design låter fläkten bygga ett meningsfullt statiskt tryck, vilket är anledningen till att centrifugalfläktar dominerar kanalsystem där luft måste färdas genom filter, spolar och böjar innan den når ett rum.
Två strukturella val definierar de flesta AC-centrifugalfläktar på marknaden idag:
- Externa rotormotorer — motorhöljet roterar med pumphjulet, vilket ger en kortare, mer kompakt montering som är vanlig i modeller som DDM 160-250 eller YDK 160-60.

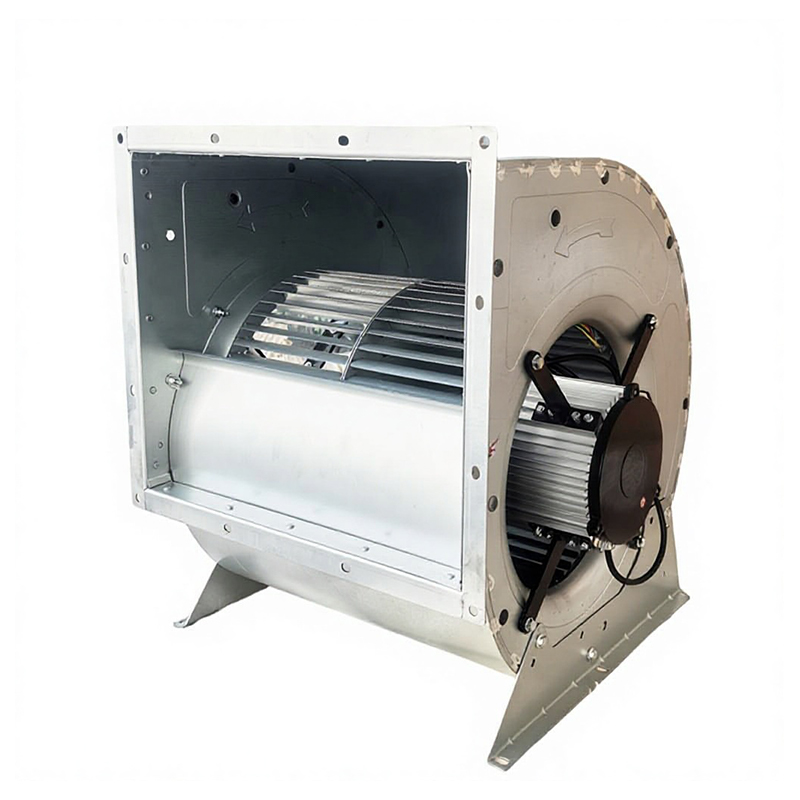

- Direktkopplade pumphjul med ett eller två inlopp — design med dubbla inlopp drar luft från båda sidor av hjulet, vilket ungefär fördubblar luftflödet för samma hjuldiameter, vilket är anledningen till att modeller med dubbla inlopp som DDM 130-190-serien är populära i breda kanalsektioner.
Luftflöde, tryck och buller: siffrorna som spelar roll
Fläktens prestanda styrs av tre fläktlagar som alla inköpsingenjörer bör ha nära till hands:
| Luftflöde (Q) | Förändringar i direkt proportion till rotationshastigheten — Q är proportionell mot N |
| Statiskt tryck (P) | Ändrar med kvadraten på rotationshastigheten |
| Ljudeffekt (L) | Ändringar med ungefär 4,8:e potensen av rotationshastigheten - dubblering av hastigheten kan öka bullret med cirka 27 gånger |
Detta är anledningen till att ett fläktspecifikationsblad som bara listar ett luftflödesnummer är ofullständigt. Vid hög hastighet dominerar virvelströmsbrus i 500Hz till 2kHz-bandet – det område som mänskliga öron är mest känsliga för – medan bruskaraktären vid låg hastighet skiftar mot rotationstoner. En väl optimerad AC-centrifugalfläkt kan nå en specifik ljudeffektnivå så låg som 24dB vid sin bästa effektivitetspunkt, vilket bara kan uppnås när impellergeometrin och hastigheten är avstämda istället för att motorn helt enkelt är överdimensionerad.
Praktiskt alternativ för val: definiera det luftflöde du behöver först, kontrollera trycket som kanalsystemet kräver, använd sedan variabel frekvenskontroll för att trimma hastigheten till den tystaste punkten som fortfarande uppfyller båda siffrorna.
AC centrifugalfläktar vs konventionella centrifugalfläktar
Köpare förväxlar ofta "AC-centrifugalfläkt" med vilken generisk centrifugalfläkt som helst. De praktiska skillnaderna visar sig i drivmetod, styrning och långsiktig driftkostnad.
| Körmetod | Enfas direktkopplad AC- eller EC-motor, ingen rem | Rem eller växeldriven induktionsmotor |
| Hastighetskontroll | Elektronisk eller VFD, steglös justering | Endast fast hastighet eller manuell spjäll |
| Buller vid nominell punkt | Kan nå ungefär 24dB specifik ljudeffekt | Vanligtvis högre på grund av ooptimerad bladprofil |
| Underhållsintervall | Längre, färre rörliga delar att bära | Kortare, slitage på rem och remskiva ger servicepunkter |
| Bästa passform | VAV-system, precisionsluftaggregat, renrum | Allmänt utsug, kostnadskänslig ventilation |

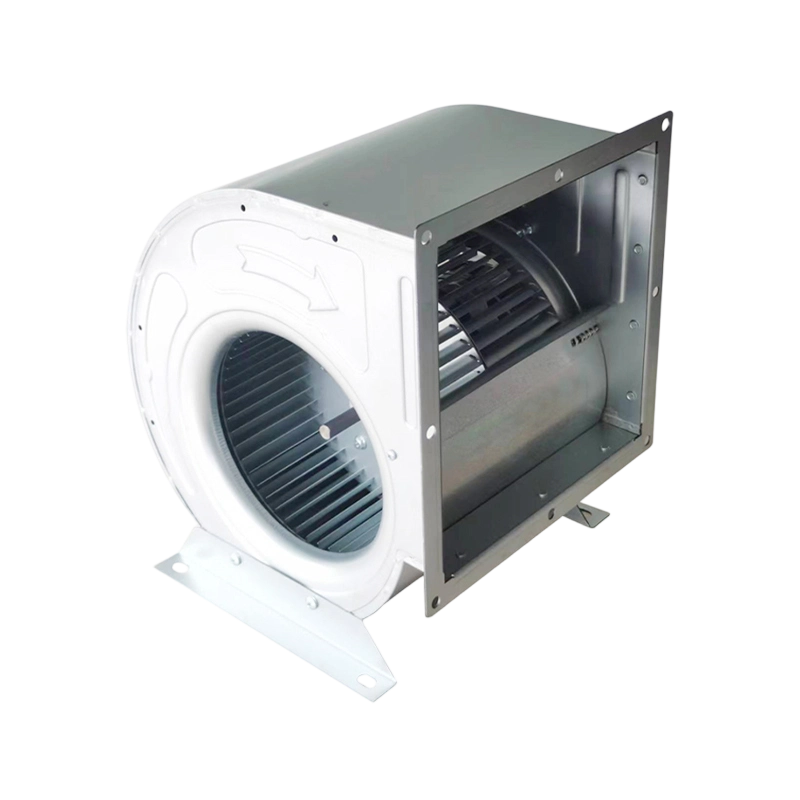

AC Centrifugal Fläkt Produktserie
En ögonblicksbild av produktionsmodeller som täcker konfigurationer med extern rotor, dubbla inlopp och turbinblad, i storlek från små fläktenheter upp till modeller med hög effekt för industriella kanalsystem.
Hur man väljer rätt modell för ditt system
Valet handlar om att matcha fläkten till kanalsystemet, inte bara till rummets storlek. Arbeta igenom checklistan i denna ordning:
- Beräkna önskat luftflöde baserat på rumsvolym eller processavgasbehov, lägg sedan till en marginal på 10 till 15 procent för kanalläckage.
- Uppskatta systemets statiska tryck genom att lägga till motstånd från filter, spolar, spjäll och kanallängd - underdimensionerad tryckklassificering är den vanligaste orsaken till underprestanda i fält.
- Matcha enhetstypen — välj enfas AC för enklare eftermonteringsjobb och lägre initialkostnad, eller EC-motorer när applikationen kräver frekvent luftflödesmodulering och lägsta möjliga energiförbrukning.
- Kolla bullerbudgeten för utrymmet – ockuperade kontor och rena rum behöver modeller som är inställda närmare den specifika ljudeffektklassen på 24dB, medan avgasrör från huset har mer tolerans.
- Bekräfta monteringsgeometrin — externa rotorenheter passar trånga kammarutrymmen, medan pumphjul med dubbla inlopp passar bredare kanaltvärsnitt bättre.
Installations- och underhållspraxis som förlänger livslängden
De flesta förtida fel går tillbaka till en handfull problem som kan förebyggas snarare än motordefekter. En konsekvent underhållsrutin håller både luftflöde och buller nära originalspecifikationen.
| Damm på impeller och volute | Var 1-3 månad | Minskar luftflödet och obalanserar hjulet, vilket ökar vibrationer och buller |
| Kontroll av lagersmörjning | Var 3-6 månad | Förhindrar överhettning och för tidigt lagerslitage |
| Isolationsmotståndstest | Var 6-12:e månad | Avläsningar under 1MΩ signalerar åldrande av isolering och risk för stötar |
| Motorhusets temperatur | Vid rutininspektion | Mer än 10 grader C över det nominella värdet indikerar ett belastnings- eller kylproblem |
| Kabeldragning och fasföljd | Efter eventuell ominstallation | Felaktig fasning kan vända pumphjulets rotation och orsaka mekaniska stötar |
Bryt alltid strömmen innan du öppnar höljet och inspektera plintarna för lösa eller korrosion under varje planerat besök - en lös pol är en av de snabbaste vägarna till ett överhettat motorhölje.
Diagnostisera elektriska fel innan de blir fel
Tre felkategorier står för den stora majoriteten av AC-centrifugalfläktens elektriska problem:
- Motor överbelastning — visar sig som förhöjd strömförbrukning och en märkbar temperaturökning; orsakas vanligtvis av för hög belastning eller en hastighetsinställning utanför designområdet.
- Försämring av isoleringen — accelereras av fuktiga eller höga temperaturer, vilket med tiden leder till läckström eller kortslutning.
- Fel i styrsystemet — en felaktig växelriktare, kontaktor eller skyddsrelä kan orsaka oregelbundet start- och stoppbeteende även när själva motorn är frisk.
En enkel trestegsdiagnostiksekvens fångar de flesta problem tidigt: inspektera höljet och terminalerna visuellt för sprickor, korrosion eller dammuppbyggnad; mäta isolationsmotstånd och bekräfta jordningskontinuitet; övervaka sedan startströmvågformen för onormala toppar, som vanligtvis pekar tillbaka till växelriktarens parametrar snarare än motorlindningarna.
Där AC centrifugalfläktar används
Applikationslistan spänner över nästan alla miljöer där konditionerad eller filtrerad luft behöver röra sig genom kanalsystemet under tryck:
- Anslutningslådor med variabel luftvolym (VAV) i kommersiella HVAC-system
- Luftkonditioneringsenheter med kanal och friskluftssminksystem
- Luftrenings- och filtreringsutrustning som kräver stabilt tryck över filtersteg
- Elskåp och kylning av industriutrustning där kompakta externrotorenheter passar täta kapslingar
- Avfuktning och takmonterade fläktenheter med ett intag
Vanliga frågor
Vilket luftflöde och tryckområde täcker typiska AC-centrifugalfläktar?
Produktionsintervallen sträcker sig vanligtvis från cirka 400 till 40 000 kubikmeter per timme, med statiskt tryck från cirka 100 till 800 Pa och motoreffekt från 0,5 till 5 kW, beroende på hjulstorlek och serie.
Är en remdriven fläkt någonsin ett bättre val?
Remdrivna enheter kan fortfarande vara vettiga för mycket högtrycks, kostnadskänsliga industriavgaser där fin hastighetskontroll inte krävs, men de byter bort den kompakta storleken och steglösa hastighetsregleringen som direktkopplade AC-konstruktioner erbjuder.
Ändrar verkligen brusresultatet att lägga till variabel frekvenskontroll?
Ja — eftersom ljudeffekten ökar med ungefär 4,8:e potensen av hastighet, producerar även en blygsam minskning av driftshastigheten genom VFD-kontroll en oproportionerligt stor minskning av upplevt buller, ofta utan en meningsfull förlust av erforderligt luftflöde.
